こんにちは！Jwcad先生です。

Jw_cadで図面を描いていると、次のようなことで悩んだことはありませんか？

「線が少し長すぎて、壁からはみ出してしまった…」
「交差する手前で線が止まっているので、ピッタリ伸ばしたい」
「何本もある線を同じ位置まで一括で伸ばしたい」
「毎回線を消して描き直すのがとにかく面倒！」

そんなときに絶対にマスターしておきたいのが 「伸縮」コマンド です！

初心者の方は「最初から寸分違わずピッタリの線を引こう」としがちですが、実務では「とりあえず長めに線を引いて、あとから伸縮コマンドで一瞬で整える」ほうが何倍も速く作図できます。

この記事では、Jw_cad初心者向けに「伸縮」コマンドの基本操作から、基準線を使った裏ワザ、複数線の一括処理まで分かりやすく解説します！

独学が難しい場合は講座もおすすめ

本や動画を使って独学する方法もありますが、「仕事で使えるレベルまで早く覚えたい」という方は、CAD講座を利用する方法もあります。
こちらをクリック↓
自宅で学べるCADスクール「e-Groove」

独学が難しい場合は講座もおすすめ

そもそもJw_cadの「伸縮」とは？
Jw_cad「伸縮」の基本的な使い方（3つのパターン）
伸縮コマンドを使うときのコツと注意点
1. 1. クリックする「線の位置」に注意！
2. 2. 「長めに引いてから縮める」のがプロの作図テクニック
まとめ：伸縮コマンドをマスターして作図時間を短縮しよう！
1. Jw_cad初心者におすすめのステップアップ記事

そもそもJw_cadの「伸縮」とは？

伸縮コマンドとは、描いた線や円弧の端点を、指定した位置まで伸ばしたり短くしたり（縮めたり）する機能です。

線の延長: 足りない線を目的の交点や位置までピッタリ伸ばす
線のカット・短縮: はみ出した不要な線を目的の位置まで縮める

似たコマンドに「コーナー処理」がありますが、違いはシンプルです。

コマンド	主な役割
伸縮（本記事）	1本ずつ（または複数）の線の長さを調整したいとき
コーナー処理	2本の線でL字やT字の角（コーナー）を綺麗につなぎたいとき

💡 あわせて読みたい

【Jw_cad】コーナー処理の使い方｜角をきれいにつなぐ・余計な線を消す方法

Jw_cad「伸縮」の基本的な使い方（3つのパターン）

伸縮コマンドは、状況に合わせて使い分けることで作図スピードが劇的にアップします。

伸縮コマンドの選択方法

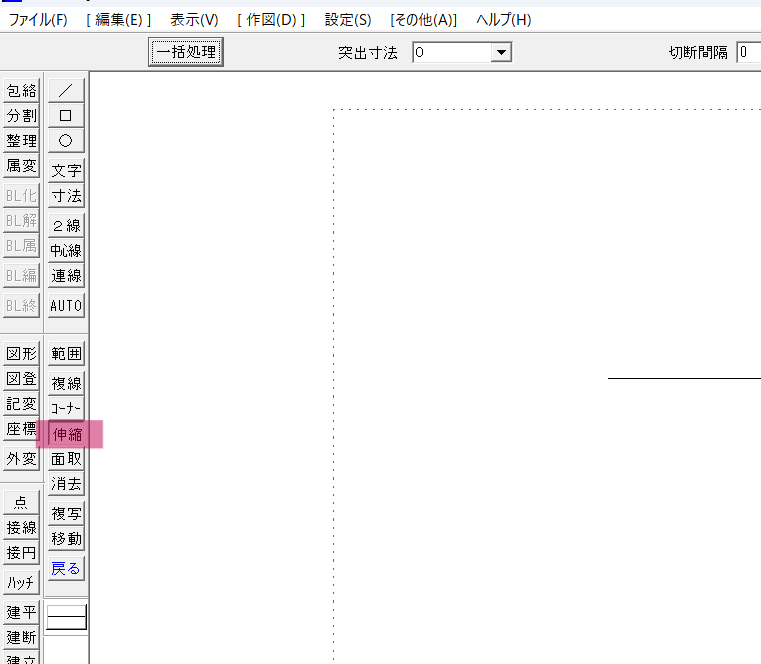

画面左側の編集ツールバーから [伸縮] をクリック
または、メニューバー [編集] ➔ [伸縮]

パターン1：手動で指定位置まで伸ばす・短くする（基本操作）

1.[伸縮] コマンドを選択します。

2.伸ばしたい（縮めたい）線の端点近くを左クリックします。

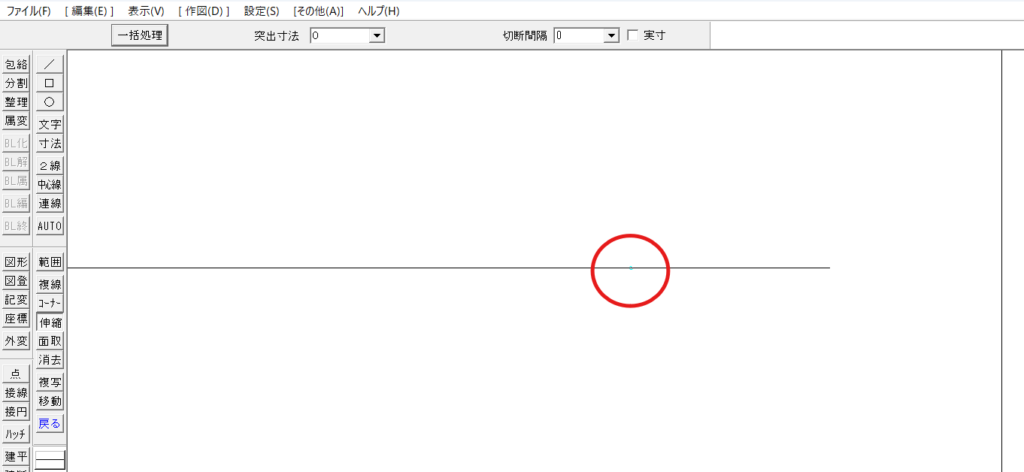

(わかりずらいですが、選択した線に・が表示されます)

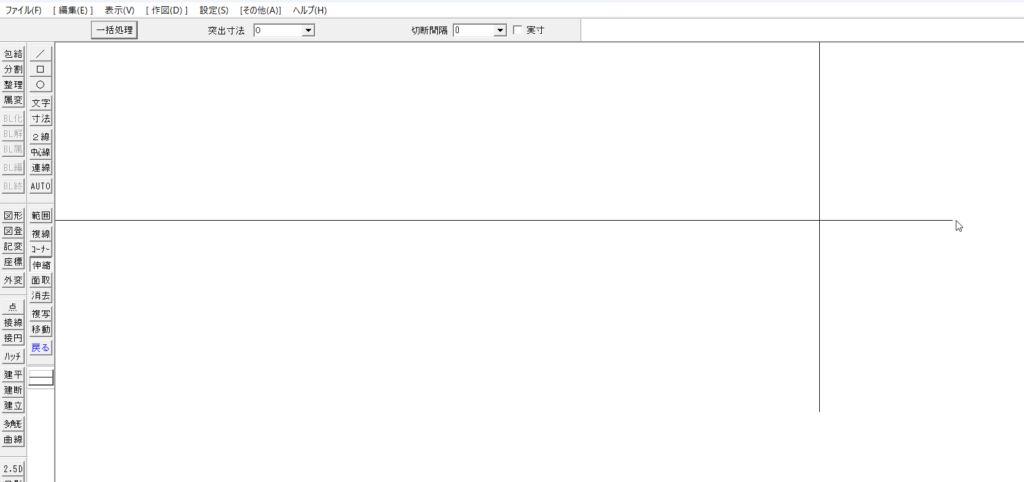

3.伸ばしたい（縮めたい）位置でクリックします。

・任意の位置: 左クリック

・交点や端点にピッタリ合わせる場合: 右クリック（点読み取り）

パターン2：基準線まで一瞬でピッタリ伸ばす・短くする（基準線指定）

「別の線（壁線や軸線など）に到達するまでピッタリ伸ばしたい（短くしたい）」という場合は、基準線を使うと圧倒的に速いです。

1.[伸縮] コマンドを選択します。

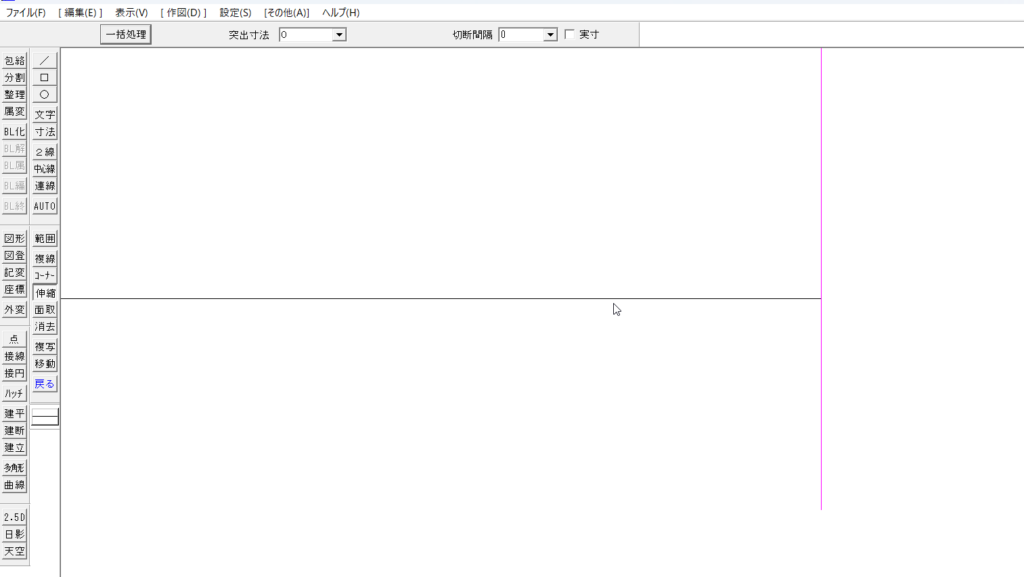

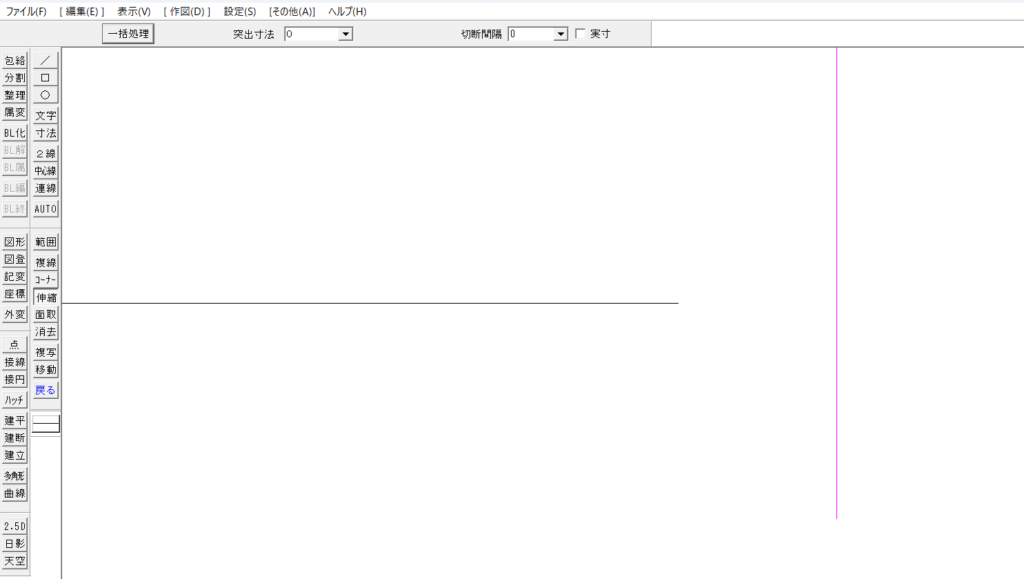

2.基準にしたい線を 右ダブルクリック します（線が赤く指示されます）。

3.伸縮したい線を 左クリック します。

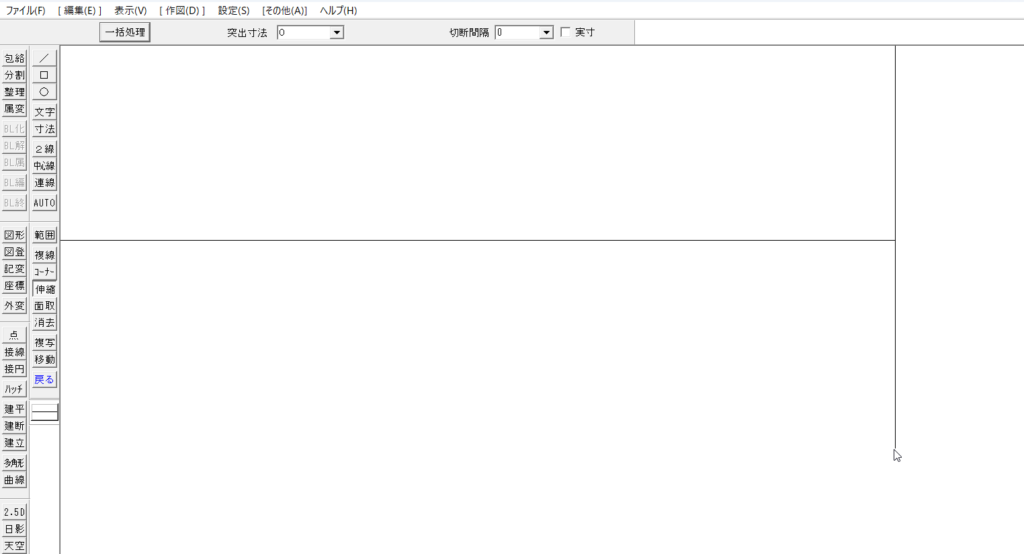

4.基準線との交点までが一瞬で伸びる（または縮む）処理がされます！

パターン3：複数の線をまとめて伸縮する（一括処理）

並んでいる何本もの線を同じ位置まで一度に伸ばしたいときは「一括処理」が便利です。

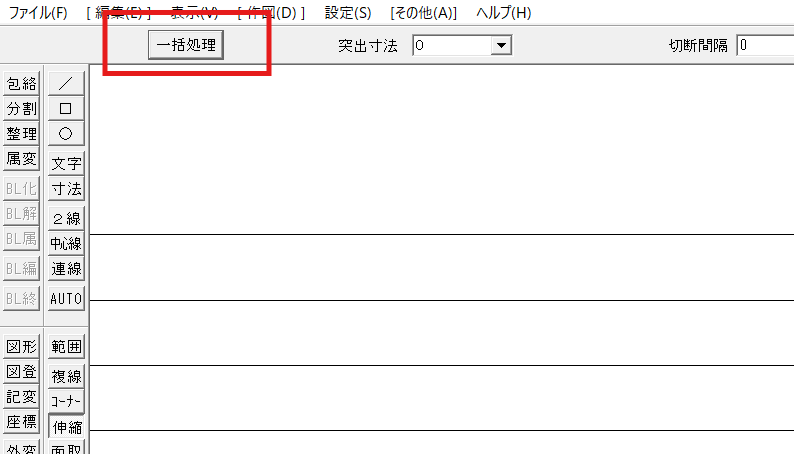

1.[伸縮] コマンドを選択し、コントロールバーの [一括処理] をクリックします。

2.基準となる線を指定します。

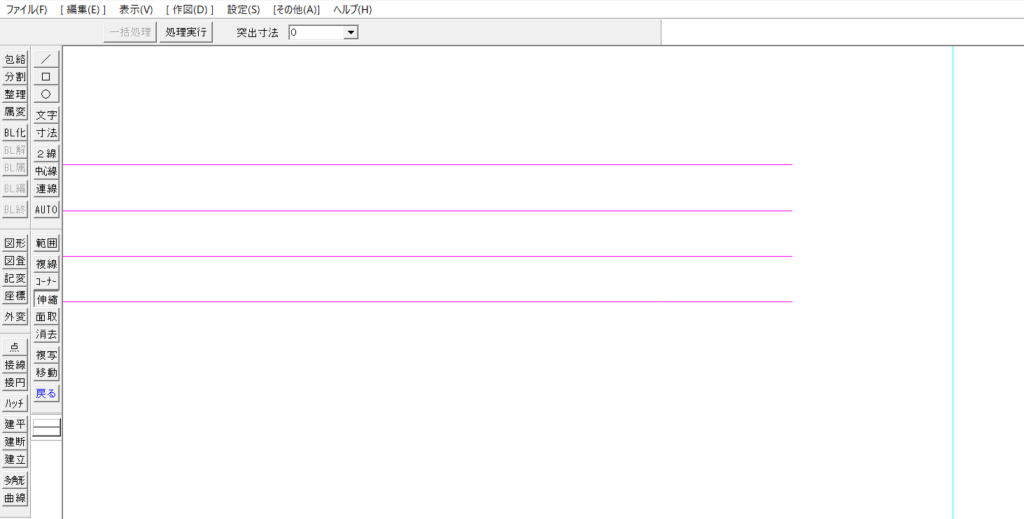

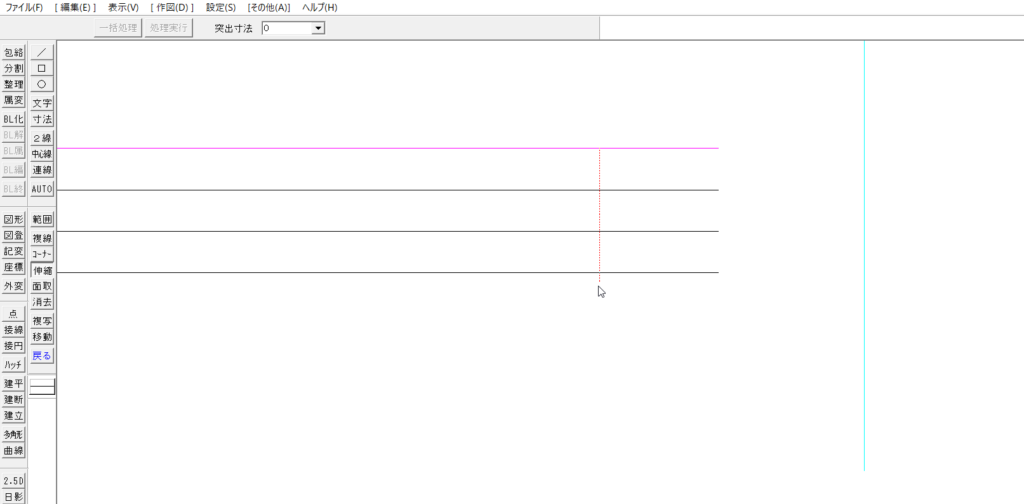

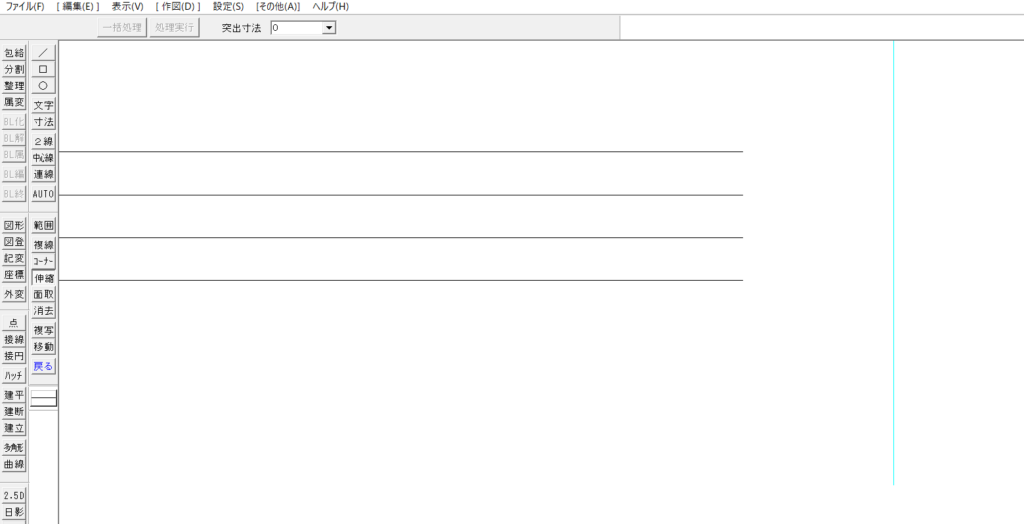

3.伸縮したい複数の線を横切るように範囲を指定（始点と終点をクリック）します。

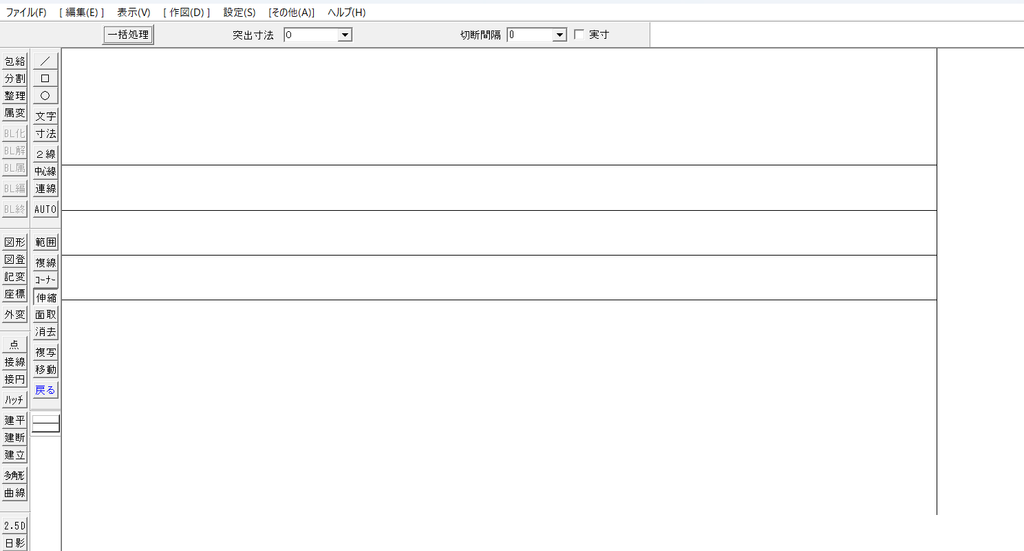

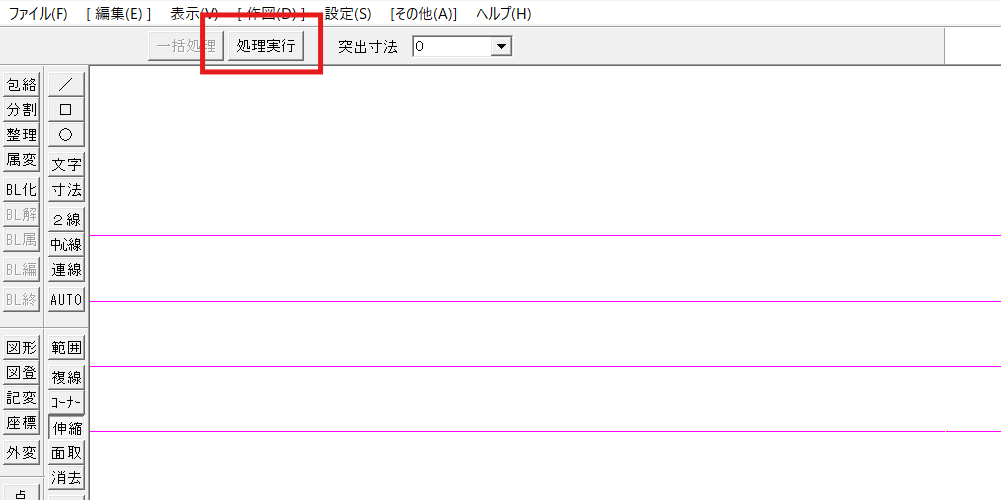

4.[処理実行] を押すと、対象の線すべてが一括で基準線まで伸縮されます！

伸縮コマンドを使うときのコツと注意点

1. クリックする「線の位置」に注意！

伸縮コマンドで線をクリックする際は、伸ばしたい（縮めたい）端点に近い方の半分をクリック してください。逆側をクリックすると、反対側の端点が伸び縮みしてしまいます。

2. 「長めに引いてから縮める」のがプロの作図テクニック

最初からピッタリの長さで線を引こうとすると、交点を探したり寸法を測ったりで時間がかかります。まずは勢いよく長めに線を引いておき、あとから 「基準線右ダブルクリック ➔ 線左クリック」 で縮める方が作図速度は何倍も上がります！

まとめ：伸縮コマンドをマスターして作図時間を短縮しよう！

今回は、Jw_cadの「伸縮」コマンドの使い方について解説しました。

基本: 線をクリックして目的の位置まで伸ばす・短くする
時短技: 基準線を右ダブルクリックして一瞬でピッタリ揃える
効率化: 一括処理を使えば、大量の線も一秒で整理完了！

線をいちいち消去して描き直す手間を失くすだけでも、作業のストレスは一気に減ります。ぜひ実際の作図で試してみてくださいね！

最後まで読んでいただきありがとうございました！
